CAD打印出来线条很细怎么办 5种原因及解决方法

在使用CAD（AutoCAD）绘图过程中，打印出图纸是工作的重要一环。然而很多用户会遇到这样一个问题：明明在CAD中线条看起来很清晰，但一打印出来却特别细，甚至接近看不清。本文将带你逐项排查原因，逐一提供操作步骤，帮助你顺利完成高清晰度图纸输出。

很多用户在绘图时直接使用默认图层，或没有修改线宽设置，导致所有图形在打印时以极细线条输出。这种情况最常见于初学者或公司提供的标准图纸模板中。

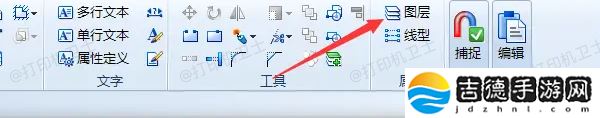

1、打开CAD图纸，按下 LA 调出图层管理器。

2、在“线宽”列查看各图层的线宽值，是否全部为 0.00mm。

3、如果发现设置为0或非常小的数值（如0.05mm），可以改为 0.20mm~0.35mm，适合普通图纸打印。

4、保存设置并重新进行打印预览，检查是否改善。

CAD的打印样式表（.ctb 文件）决定了打印时颜色与线宽的映射关系。如果样式表中所有颜色都被设置为极细线宽，那么即便你图纸本身使用了颜**分，也会被统一处理成细线。

1、在打印时打开“打印”对话框，找到“打印样式表”选择框（即 .ctb 文件）。

2、点击编辑，打开样式表编辑器。

3、逐个检查颜色映射的“线宽”值是否为 0.00mm，如果是，改为合理值（如 0.30mm）。

4、点击保存并关闭，重新打印图纸查看效果。

5、如果没有 .ctb 样式表可用，可复制 monochrome.ctb 文件并自定义修改。

部分打印问题源自打印机驱动程序与CAD软件的不完全兼容，尤其是使用老旧或默认驱动程序时，线宽解析可能不准确，导致细线无法正常呈现。

1、打开电脑控制面板，选择“设备和打印机”，找到当前使用的打印机。

2、检查是否存在黄色感叹号或驱动显示异常。

3、如果出现驱动异常的情况，建议使用本站来自动修复驱动问题。
